在傳統鐵型覆砂鑄造的水平分型工藝和生產線設備的基礎上，我們開發了鐵型覆砂鑄造垂直分型和垂直澆注的全套工藝和生產線設備，目前已經用于全系列的ADI泵車彎管，斗齒，錘頭等鑄件。
垂直分型和垂直澆注的鑄造工藝一方面是提高了工藝補縮效果，另一方面解決了部分鑄件在水平澆注時砂芯變形問題。鐵型覆砂生產線占地面積小、生產率高、節省模具投入。
針對鑄造廠經常采用的行車大包澆注、手抬包澆注、循環單軌掛包澆注等方式存在的勞動強度大、操作難度大、高溫、危險等缺點，我司開發了經濟適用的澆注車，由吊包澆注改為座包澆注，前后、左右、上下三方向數控移動，按雙側澆注設計，可選配自動稱重、隨流孕育等功能，簡化了澆注工序，目前主要配套我司的鐵型覆砂生產線使用。

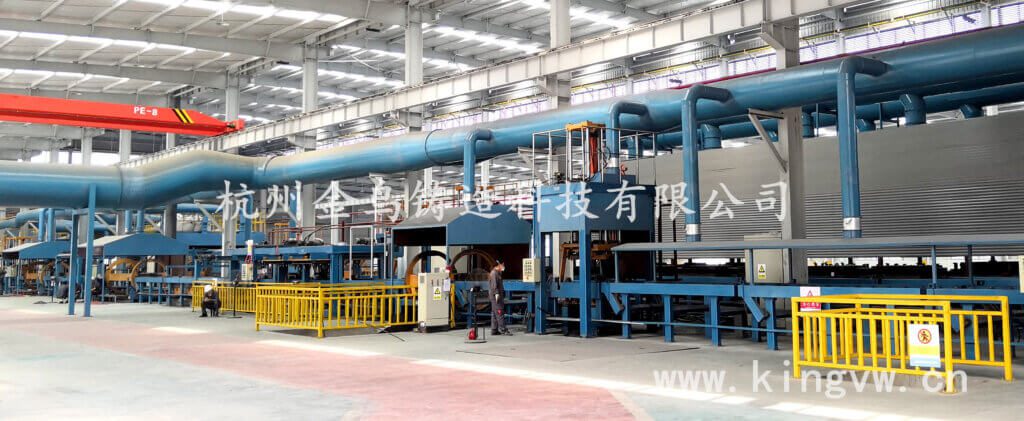

為滿足清潔生產和達標排放的要求，特別針對鐵型覆砂鑄造生產線設計集氣罩和管道，采用全三維一體化設計美化生產車間，進行CFD計算優化廢氣收集效率，配套歐洲標準的超低排放除塵器高效的過濾粉塵，實現超低排放和超長壽命，滿足最嚴苛地區的排放標準，降低運行和維護費用。
1、生產線廢氣收集效率≥90%
2、排放≤5mg/m3
針對小件和薄壁件的生產需求，我們開發了殼型疊箱生產線和殼型填鐵丸的自動化生產線，主要用于冷激凸輪軸、搖臂、剎車盤、鏈輪、磨球和磨段等產品的生產。
鐵型覆砂鑄造是在粗成型的金屬型腔內覆上較薄的型砂，然后澆注成型的特種鑄造工藝；兼具金屬型鑄造和殼型鑄造的特點。
1、金屬型剛性好，尺寸精確，一般CT7級；
2、殼型表面光潔，可達Ra12.5；
3、拔模斜度小，加工余量少，減重3～8%；
4、工藝出品率高，球鐵實現無冒口鑄造；
5、冷卻速度快，晶粒細化，提高機械性能；球化等級提高1-2個等級；蠕墨鑄鐵蠕化率均勻；
6、冷卻速度整體和局部可設計，球墨鑄鐵可生產QT400-18到QT900-5，生產ADI材質的最佳鑄造工藝。
我們通過先進的鑄造工藝仿真和優化技術，年設計制造50多套鐵型覆砂鑄造工裝模具，基本覆蓋汽車用全部鑄鐵件，以及電梯鑄件和耐磨件等。
1）電機機座、曳引輪、轉子 模具
2）制動鼓、輪邊殼、輪轂 模具
3）發動機機體、缸蓋 模具
4）橋殼、主減殼、變速箱殼 模具
5）渦輪殼 模具
6）主軸承蓋模具
7）曲軸模具
8）凸輪軸模具
9）離合器殼體和壓蓋模具
10）制動蹄模具
11）轉向節、方向機殼體模具
12）平衡軸支架、橫梁、連接支架、前接梁、前伸梁、防護支座等模具
13）泵車用彎管(ADI1600)模具
14）懸架橫梁(ZG310-570)、支架模具
15）錘頭(雙金屬)、斗齒模具
鐵型覆砂鑄造的一個重要應用領域是在高安全性要求的電梯鑄件的生產，具體是曳引輪、機座、轉子等，日產能最高可生產800個機座。
鐵型覆砂鑄造生產的曳引輪具有尺寸精度高、硬度均勻、耐磨性好等優點，鑄態無需熱處理即可滿足機械性能要求。
?
線1_加水印-300x225.jpg)
線2_加水印-300x225.jpg)
鐵型覆砂鑄造工藝生產的鑄件重量從幾百克到幾噸重，尺寸最長可達3米，目前已覆蓋汽車用全部黑色鑄件（鑄鐵和鑄鋼），在高強度、高韌性球鐵件，蠕墨鑄鐵件，復雜鑄件，耐磨件，高安全性產品等高質量鑄件上具有較大優勢。
鐵型覆砂鑄造生產線根據鐵型（也稱砂箱）尺寸大小實現系列化、通用化：砂箱尺寸從640mm×640mm到2600mm×1300mm可選，生產率從20～50箱/小時可選。
1、640mm*640mm，用于制動鼓、輪邊殼一模一件的生產
2、680mm*680mm，用于鐵型覆砂磨球的生產
3、1350mm×740mm，用于曲軸的生產
4、1400mm*850mm，用于曳引輪、轉子、機座的生產
5、1350mm*930mm，用于一模四件輪邊殼、輪轂的生產
6、1400mm*1000mm，用于主減殼、箱蓋、立式基座等件的生產
7、1500mm*1000mm，用于機座、缸體、缸蓋的生產
8、1650mm*1000mm，用于支架、橫梁等件的生產
9、1850mm*1000mm，用于支架、前接梁等件的生產
10、1800mm*1200mm，用于叉車橋殼的生產
11、1500mm*1300mm，用于大飛輪的生產
12、2600mm*1300mm，用于汽車橋殼的生產
滿足汽車輕量化需求，針對平衡懸架產品開發的高性能自動化生產線和工裝模具，主要用于QT700-8、QT800-5等高強度高韌性鑄件，目前已承建20多條生產線用于平衡軸支架、支座、橫梁、加長梁、前接梁、軸殼、軸承轂、各類支架等，用戶覆蓋國內約70%的平衡懸架配套廠家，如一汽、東風、陜汽、重汽、福田、柳汽等
1、材料牌號：QT600-10/12、QT700-8/10、QT800-5/6、QT900-5、QT900-10（ADI）、QT1000-6（ADI）
2、典型產品的工藝出品率：80%～90%
3、平衡軸支架生產效率：40-60件/小時
4、可同時生產2-4個品種，變換模具后可以生產絕大部分汽車球鐵件
5、占地面積60m×12m，用人6～10人，可半自動或全自動運行
6、配套：超低排放的除塵系統、鑄件和廢砂自動輸送系統、地面無塵設計
?
針對制動鼓、輪邊殼、輪轂、齒圈等圓筒類零件的生產特點，開發的專用高效生產線，目前已承建20多條生產線。
1、工藝出品率85%～95%；近凈成形，相比砂型鑄造，重量減輕5%～10%，機加效率提高30%；
2、尺寸準確，壁厚偏差±0.5mm，拔模斜度最小0.2°，節省動平衡工時；
3、生產率30～50箱/小時，年產能20萬件；
4、2-4個品種同線生產，制動鼓和輪邊殼已分別實現砂箱通用，極大節約模具投資；
5、最小占地面積30m×6m，用人4～8人，可半自動或全自動運行
?
?
覆砂金屬型鑄造（Sand Faced Permanent Molding），是在金屬型的型腔表面上，覆上一定厚度砂層（3mm～12mm）的鑄造方法，適用于形狀復雜的鑄鐵件和鑄鋼件。鑄型剛性好，覆砂層可減少對鑄件收縮的阻礙，可實現鑄鐵無冒口生產，提高力學性能。這種鑄造工藝，國內常稱為鐵型覆砂、鐵模覆砂。
基于覆砂金屬型鑄造工藝，設計制造自動化鑄造生產線，用于生產各類精密汽車零部件和耐磨鑄件。通過專用設備和柔性輸送線，實現造型、翻箱、合箱、開箱、澆注、清砂等過程的自動化生產，生產率可按20-50箱/小時進行設計。
針對鑄造磨球/磨段的生產特點所開發的高效柔性化生產線，目前已承建10多條生產線；
1、磨球直徑：φ40～φ150；材質：高鉻鑄鐵、ADI球鐵；
2、工藝出品率（ADI球鐵）：φ40球78%，φ80球82%，φ120球86%；
3、用砂量：每噸球160kg～100kg；
4、年產能：5000噸～12000噸；
5、低鉻鑄鐵、中鉻鑄鐵、高鉻鑄鐵、奧貝鑄鐵均可生產；
6、最小占地面積：30m×6m；用人：3～6人，可半自動或全自動運行。
7、我司可總承包或分包設計、制造、現場服務，已為國內用戶承建了十多條鑄球線，均為柔性化生產線，自動化程度高的生產線只需2個操作工。
